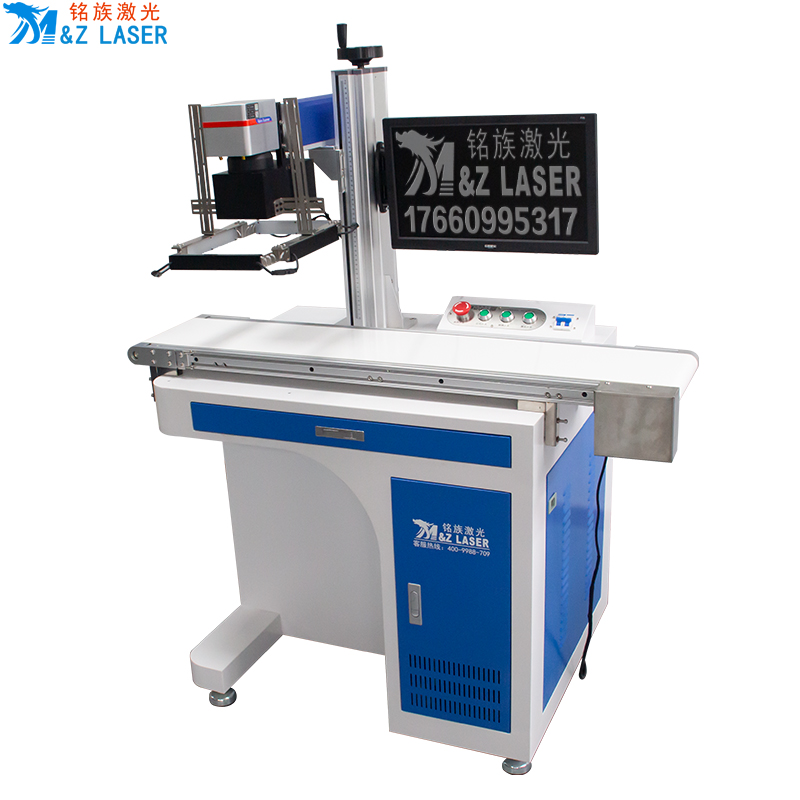

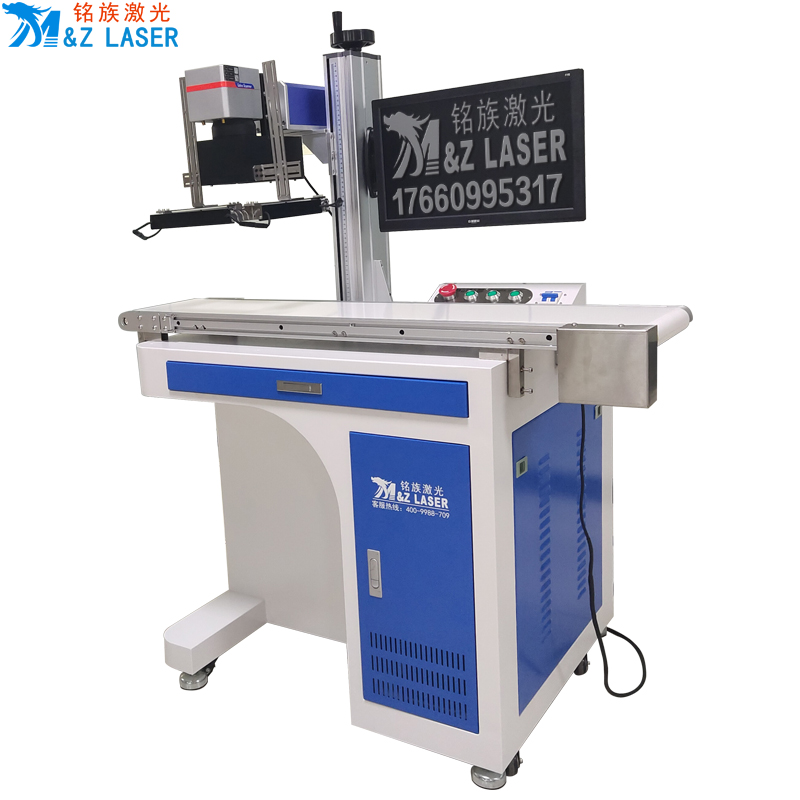

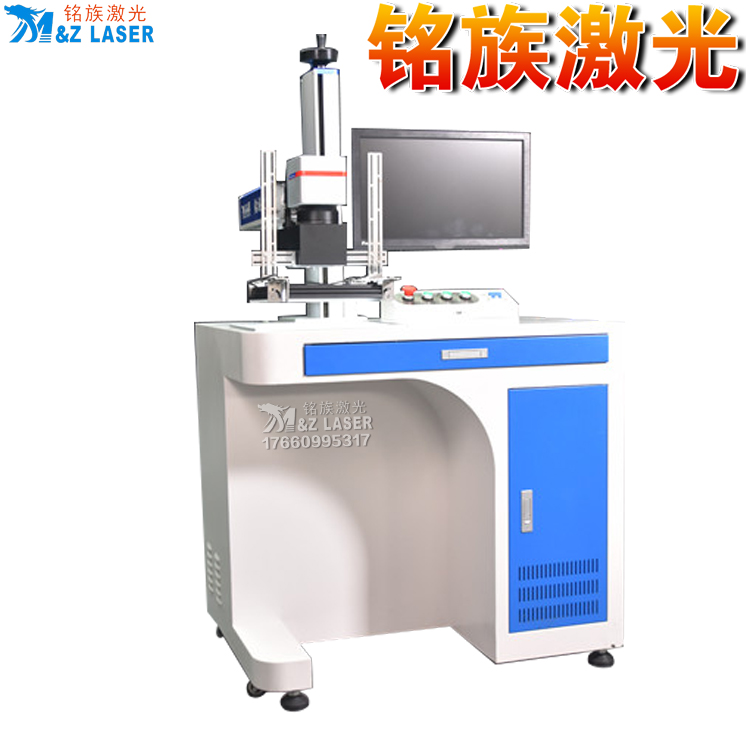

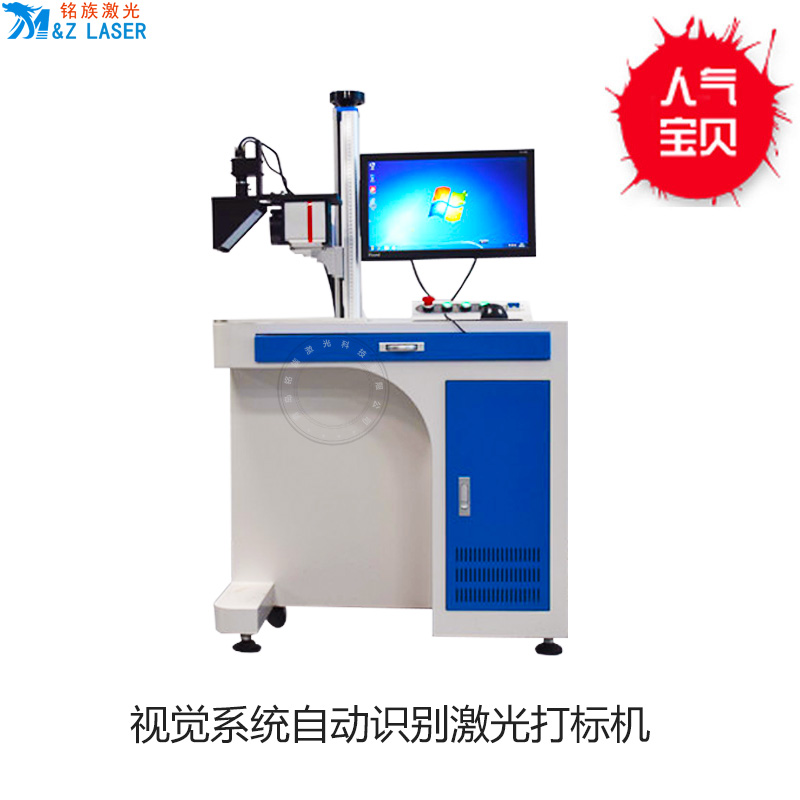

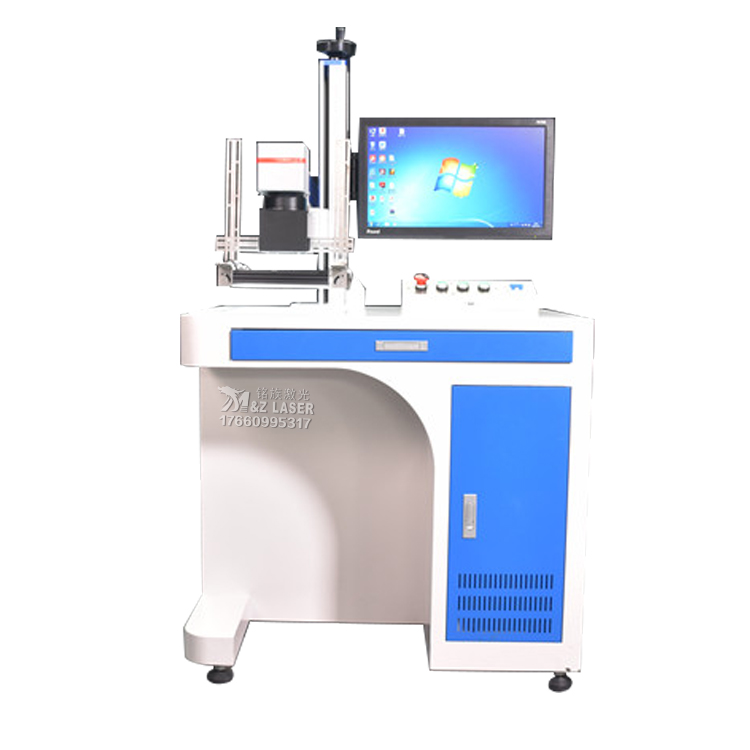

CCD視覺系統（攝像定位）激光打標機-主要針對于批量不規則打標加工中夾具設計制造困難導致的供料難、定位差、速度慢的問題，CCD攝像打標通過采用外置攝像頭實時拍攝、抓取特征點的方式予以解決。本系統隨意供料、精確定位、打標，極大的提升了打標效率。通過視覺系統來輔助激光打標，可使激光加工的優勢得到更全面的發揮，不但可以解決打標的精度問題，同時具有高適應性，無須再使用夾具，降低成本，同時提高了產品線的自動化流程，減少了人工參與，提升了系統效率。一般的激光打標機，在打標加工的時候，所加工零件必須處于一個固定的位置，并且加工過程中不能晃動，加工的圖案才能加工到產品指定位置上，這些都是我們對普通激光打標機加工工藝的常識。

CCD視覺系統（攝像定位）激光打標機，可實現產品只要在激光打標掃描振鏡的加工范圍內，即可實現精確打標;即每次的位置即使不一樣，加工位置也OK。 本技術運用了視覺定位原理，先對產品進行模板制定，保存為標準模板，在加工時對產品進行拍照，由計算機對比及位置定位，調整后即可對產品進行精確加工。所加工的產品外形可以是圓形、方形、非規則形狀都可以識別;這種工藝特別適合小產品，可免除定位料盤、固定夾具的加工，大大節省了激光打標加工周期。

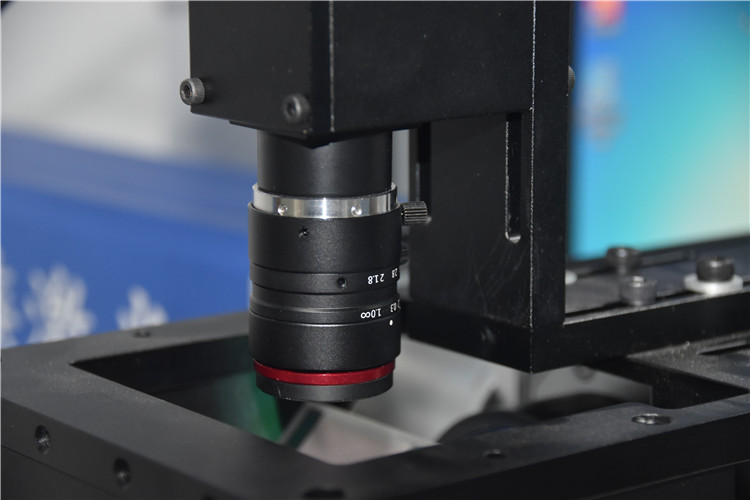

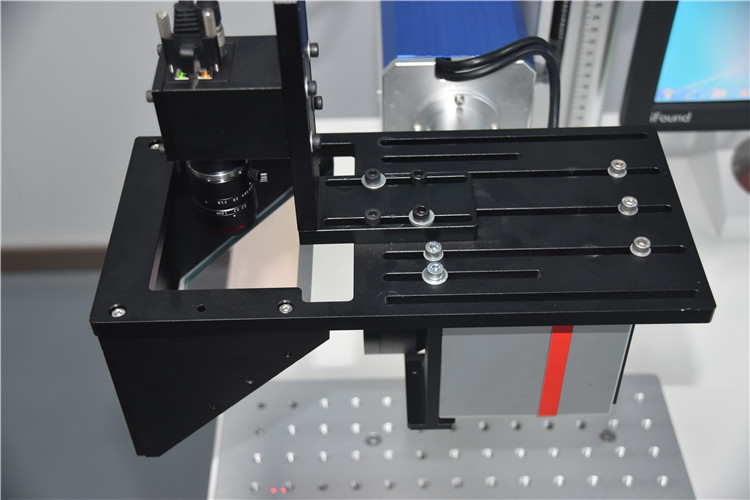

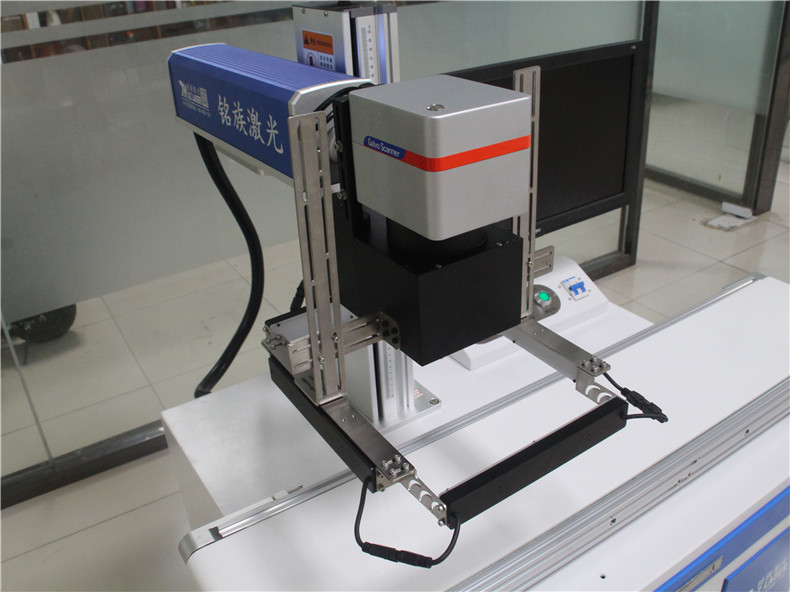

打標視覺系統介紹：1. 視覺識別精度可以達到0.01mm;2. 同軸視覺成像，所見即所得，可以隨振鏡片的偏轉而偏轉，實時觀測加工情況;3. 自動對焦，3秒內完成自動對焦，無需人工來進行調整;4. 視覺自動定位，可以實現對于0~99種不同特征，不同數量的產品自動識別，自動抓取，自動對應做不同的標記加工

應用材料及行業：廣泛應用于USB外殼、U盤、手機殼、首飾、手表后蓋、汽車按鍵、地鐵票、鉆頭，紐扣等領域的高精度、自動化打標，適用于工作量大、供料定位難、工件多樣性及復雜性等場合;視覺定位系統是一款嵌入式視覺定位產品。該產品實現了雙路視頻信號的實時采集,并通過圖像處理技術實時跟蹤靶標位置,同時顯示定位指示信息并輸出靶標位置給控制器。或上位機,實現激光打標機的視覺定位功能。 當打標物靶標位置移動到設定的精度范。有效的防止了人為的定位誤差。同時定位指示功能可為操作人員提供定位引導并告知。靶標是否移動到設定的精度范圍內了,便于實際操作。本視覺定位系統還可以輸出XY方向的偏移量給上位機以實現自動定位。
